排気燃焼炉付脱脂炉
■脱脂炉800℃まで対応可能。
■窒素ガス対応可能（循環方式）
■酸素濃度（パーセント・100PPM以下）
脱脂後の有害ガス（バインダー）を完全燃焼無煙・脱臭化を実現しました！
脱脂炉から出るバインダーを混入した排気流は、排気燃焼炉のジグザグな経路で加熱距離を長くとり、完全燃焼に必要な800℃排気流温度を十分に確保できます。その事で、無煙無臭の完全燃焼が達成されます。それに加えて、排気筒を調整可能な円筒型二重構造にする事で、800℃の排気温度を、40℃〜90℃程度に調整ができるので、天井の高い工場で建屋排気が有れば、排気ダクト無しでも可能です。
お問合せ下さい。
| 制御方式 | 脱脂炉・燃焼炉 SSR制御 |
|---|---|
| 温度 | 脱脂炉：600℃max 燃焼炉：800℃max |
| 加熱方式 | 熱風循環方式及び全排気方式 |
| 加熱器 | シーズヒーター材質インコロイ |
| 電気定格 | 200V3φ |
| 内装 | SUS304 |
| 温度分布 | ±7℃（無負荷時） |
| 指示制度 | ±0.1℃（無負荷時） |
| 制御盤 （脱脂炉右側面） |
デジタル温度調整計 プログラム温度調節計 過昇防止器 漏電ブレーカー サーマルリレー 爆発放散口（背面設置） PLC制御 |
| 器内寸法 | 500×500×500mm 600×600×600mm 800×800×800mm 他 |
| 型式 | 器内寸法 Cm | 脱脂炉温度 | 燃焼炉温度 | 脱脂炉ヒーター容量 | 燃焼炉ヒーター容量 | 電動機 | 排気ブロワー | 最大消費電力 |
|---|---|---|---|---|---|---|---|---|
| EC-50 | W50xH50xD50 | 100℃〜600℃ | 800℃max | 15.0Kw | 15.0Kw | 0.4Kw | 0.75Kw | 30.0Kw |
| EC-60 | W60xH60xD60 | 100℃〜600℃ | 800℃max | 15.0Kw | 15.0Kw | 0.4Kw | 0.75Kw | 30.0Kw |
| EC-80 | W80xH80xD80 | 100℃〜600℃ | 800℃max | 18.0Kw | 18.0Kw | 0.4Kw | 0.75Kw | 35.0Kw |
【本体】
| 堅牢構造 | 断熱材:セラミックウール 燃焼炉内装材質:耐熱ボード |
|---|---|
| 片面扉 | 二重パッキン構造（セラミックパッキン） 締付ハンドル |
| 内部棚段 | フリーセット方式 |
| 脱脂炉 | 循環昇温速度3HR/600℃（但し無負荷時） 全排気昇温速度5HR/600℃（但し無負荷時） |
| 燃焼炉 | 昇温速度2HR/800℃ |
| 排気ブロワー | 風量1〜34m/min |
| 排気筒 | 100φ×200Lダンバー付 |
【オプショナルパーツ】
| 温度記録計 | シグナルタワー 流量計 |
|---|
本標準仕様製品以外でもお客様のご要望により、器内寸法・器内構造・取付部品等のオーダー仕様製品の設計・製作を承っております。ご指示ください。

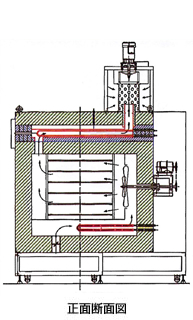

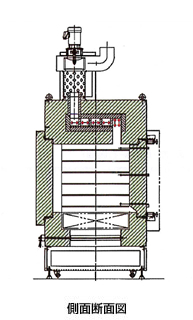

【排気燃焼炉・脱脂炉断面図】
【納入先】
| 納入先 |
株式会社 豊田中央研究所 株式会社 アドマテックス 日本発条 株式会社 日本特殊陶業 株式会社 株式会社 デンソー 住重フォージング 株式会社 東芝マテリアル 株式会社 京セラ 株式会社 ＴＤＫ 株式会社 ※順不同・敬称略 |
|---|
